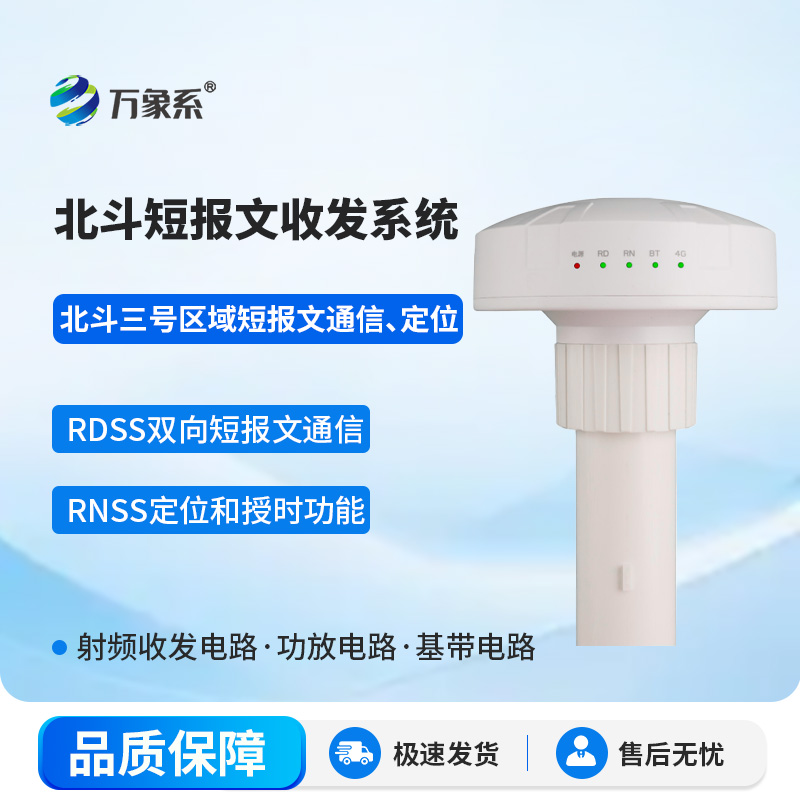

北斗短报文收发系统

一、产品简介

北斗短报文收发系统又称便携式气象水文数据北斗传输系统，北斗短报文收发系统主要应用于水利监测、气象监测、电力数据采集、渔船渔业监控、车载等行业；为满足野外、沙漠等恶劣环境的使用，北斗终端采用IP67防护等级要求设计。目前已经在公安、特种车辆、水利监测、应急救援系统中得到广泛应用。

       北斗三号数传终端是一款支持北斗三号区域短报文通信、定位的通用型通信终端（以下简称北斗终端），采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，支持北斗RDSS和RNSS，实现RDSS的双向短报文通信、及RNSS的定位和授时功能。通过配置支持RS232、RS485串口等有线通信的数据传输，实现网络数据传输无缝连接；可提供位置服务、数据采集、信息上报等多功能服务；并配有专用的固定结构，安装使用极为方便。

   该终端主要应用于水利监测、气象监测、电力数据采集、渔船渔业监控、车载等行业；为满足野外、沙漠等恶劣环境的使用，北斗终端采用IP67防护等级要求设计。目前已经在公安、特种车辆、水利监测、应急救援系统中得到广泛应用。

二、技术参数
1.电源：稳压电压DC12，电流3A
2.功率：发送功率36W，待机功率1w
3.标配北斗卡：传输容量260字节，报文服务1年
4.RDSS指标：通讯成功率95%
5.发射频率：Lf0、Lf1、Lf2。
6.信息传输方式：汉字、代码、混编
7.安装角度：天线正垂直朝上，天线正上方无遮挡，避免安装在强磁信号干扰的地方，比如高压电塔，大功率基站等
8.对外数据接口：RS485、RS232
9.可靠性：工作温度-20℃～+70℃，贮存温度-40℃～+85℃，防护能力IP67。

三、线缆说明

四、指示灯说明

五、启动说明
将主机线缆的VCC（12V）（红色）线缆连接外置电源+，GND线缆（黑色）连接外置电源-，5颗指示灯同时亮，设备通过自检，正常开机。
