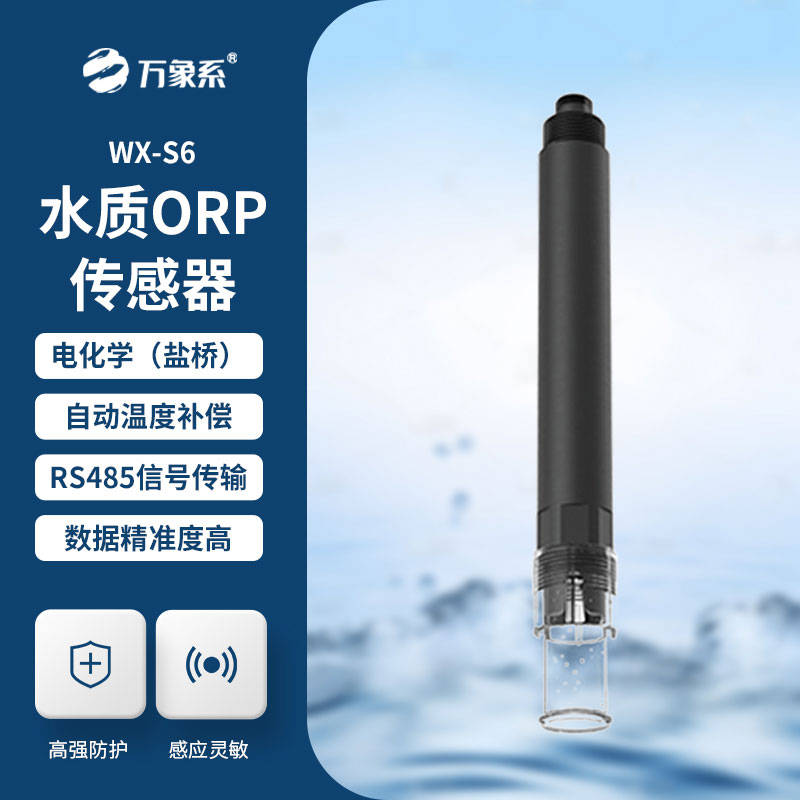

在线 ORP 传感器

一．在线 ORP 传感器应用环境说明

在线ORP传感器又称水质ORP传感器，在线ORP传感器是一种实时监测水体 ORP 值的自动化设备，通过电极信号转换，可反映水中氧化性或还原性物质（如余氯、重金属离子、有机物等）的浓度变化，广泛应用于水处理、环保、化工等领域。

用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线ORP测量的要求。

信号输出：RS485（MODBUS-RTU）。

指示电极为铂金片，稳定性高。

内部信号隔离技术，抗干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长

IP68防水标准

二．在线 ORP 传感器技术参数

三．安装和电气连接

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气连接

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）绿色-485B

黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。

接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。电极的铂片若沾有油脂，则可用脱脂棉花沾以丙酮或酒精，轻轻擦洗干净，若沾污物系不溶性无机物，则可用30-50%的盐酸擦洗之，每天也可以用干净的高级卫生纸擦一次。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
