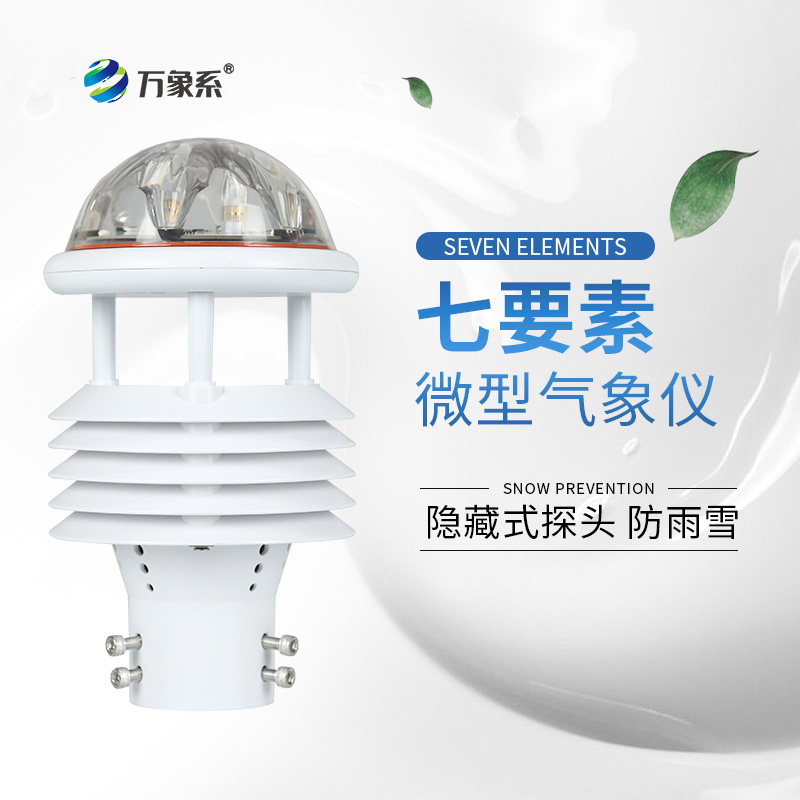

七要素气象传感器

一、七要素气象传感器产品简介

七要素气象传感器又称七要素微型传感器，七要素微气象仪，七要素气象传感器能够实时监测空气温度、湿度、风速、风向、大气压力、降水量以及光照强度这七项关键气象要素。相比于传统的气象监测设备，七要素气象传感器在监测要素上更为全面，数据更为精准，为气象学研究和相关应用提供了更为详实、准确的数据支持。

我司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

WX-WQX7型七要素微气象仪将气象标准七参数（空气温度、空气湿度、风速、风向、大气压力、光学雨量、光照）过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字通讯接口将七项参数一次性输出给用户。

二、七要素气象传感器产品特点

1.顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2.原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向）☆

3.温度、湿度、风速、风向、大气压力、光学雨量、光照七要素一体式☆

4.采用先进的传感技术，实时测量，无启动风速☆

5.抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6.高集成度，无移动部件，零磨损

7.免维护，无需现场校准

8.采用ASA工程塑料室外应用常年不变色

9.产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10.可选配无线传输模块，最小传输间隔1分钟

11.探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、七要素气象传感器技术参数

1.风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2.风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3.空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃），分辨率0.01℃；

4.空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.01%RH；

5.大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6.光照：0-157286LUX（＜±3%）

7.光学雨量：0-4mm/min（≤±4%）；

8.功率:0.84W

9.生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

10.生产企业具有计算机软件注册证书☆

11.生产企业为3A级信用企业☆

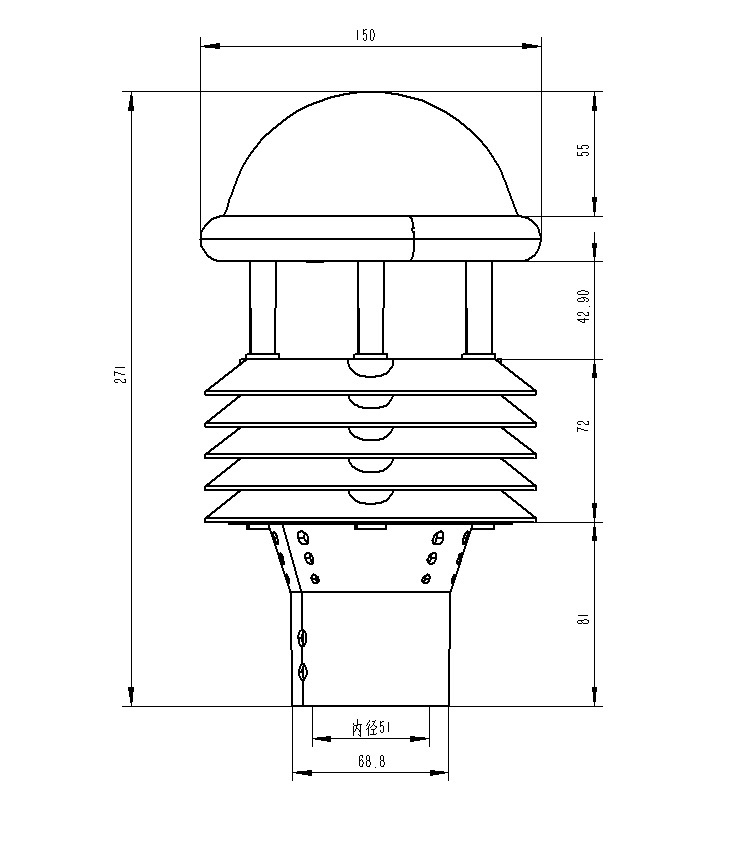

四、产品尺寸图

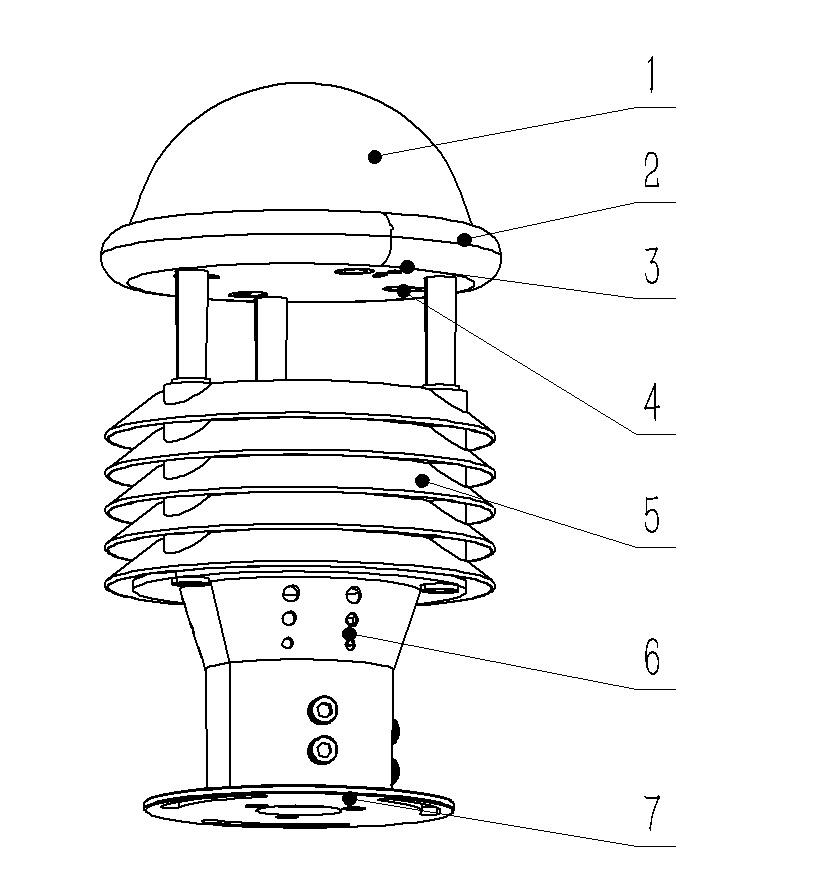

五、产品结构图

1.光学雨量、光照传感器
2.控制电路
3.指北箭头
4.超声波风速、风向
5.百叶箱
6.温度、湿度、气压监测位置
7.底部固定法兰
六、产品接线定义
