风电结冰厚度监测系统

一、系统组成

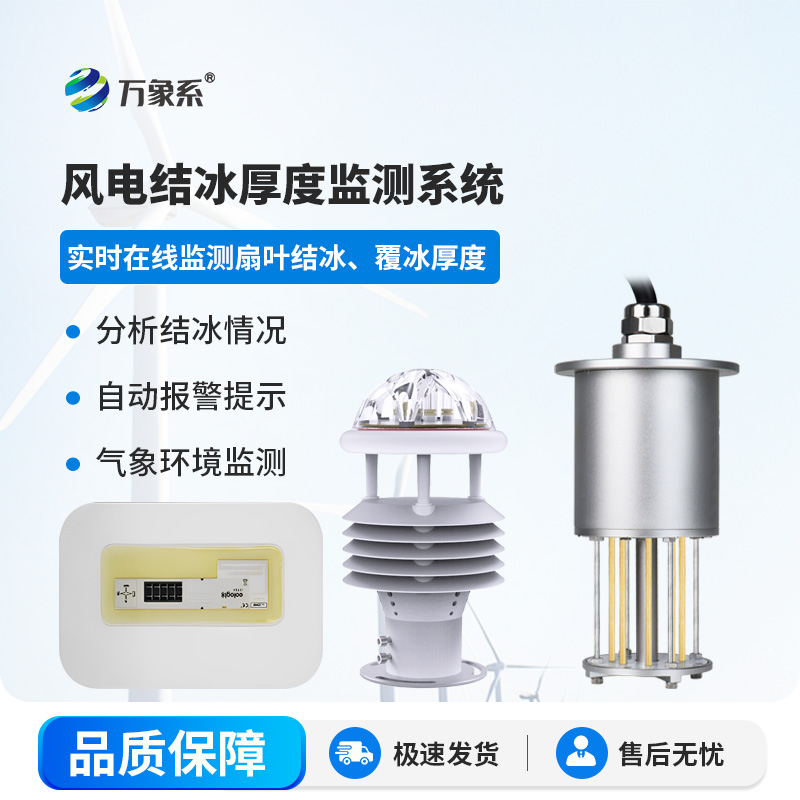

风电结冰厚度监测系统又称风力发电积冰监测系统，风力发电结冰监测设备，风电结冰厚度监测系统由结冰厚度传感器，微型气象仪，主机，太阳能供电系统组成，可安装于风机叶片（叶尖、叶身、叶根）、塔筒表面、轮毂等易结冰部位，负责直接采集结冰厚度、表面温度、湿度等参数。

1、结冰厚度传感器7个
三组扇叶，每组扇叶配置两个结冰厚度传感器WX-JB3H，小计6个
主塔配置一个结冰厚度传感器WX-JB1H
2、微型气象仪一个，监测要素风速、风向、温度、湿度、大气压力、光学雨量、总辐射
3、主机一套，采集数据、传输数据
4、太阳能供电系统一套
二、、产品特点
1、能够实时在线监测扇叶结冰、覆冰厚度，风电机组周边风速、方向、温度、湿度、大气压力、光学雨量及总辐射，并自动存储和上传数据到后台;
2、能分析结冰情况，并自动报警或提示;
四、技术参数
1、覆冰厚度：测量原理微波检测，最大测量厚度:30.00mm，检测分辨率:0.01mm；功率:<1W(选配融冰装置15W)
2、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）
3、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）
4、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市气象局校准证书）
5、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市气象局校准证书）
6、大气压力：测量原理压阻式，30-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）
7、光学雨量：测量原理光电式，0-4mm/min（≤±4%）,分辨率0.01mm；（发明专利，专利号ZL 2022 1 1306149.3）
8、总辐射：测量原理光电效应，0-1800W/㎡（＜±3%），分辨率1W/㎡；
9、采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,
10、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V
11、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%
12、数据上传间隔：1分钟-1000分钟可调
